KLQZ抗拉球型钢支座

抗拉球型钢支座(KLQZ)是一种适用于大跨度和特大跨度空间结构的新型支座。这种支座能够承受较大的压力和拉力,并能实现自由滑动和一定程度的转动,可以有效地释放结构产生的温度应力,满足在地震中结构可能产生的较大变形,结构紧凑,安装方便,与上部支承结构能很好地共同工作。

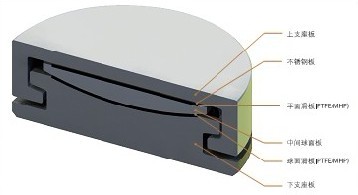

KLQZ抗拉球型钢支座结构示意图

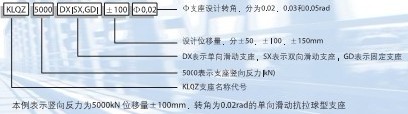

KLQZ支座球型钢支座代号表示方法

KLQZ抗拉球型钢支座主要特点
1、万向承载、受力均匀、万向转动;
2、极高的抗拉能力;
3、具有较高的抗震能力,九度地震下,在上下部结构不破坏的情况下,支座本身不会破坏;
4、静刚度大,支座本身产生变形极小;
5、主要适用于大跨度和特大跨度空间结构;
6、耐久性好,适合温度范围大(-40’c~+70’c);
7.体积小、重量轻、造价较低。
KLQZ抗拉球型钢支座主要技术性能:
1、支座竖向承载力1000~60000kN,分为25级;
2、支座转角为0.02rad/0.03rad和0.05rad;
3、支座水平摩擦系数为≤0.03;
4、支座水平抗力大于竖向承载力的20%,并可根据工程需要进行变更;
5、支座适用温度:-40’c~+70’c
固定(GD)支座示意图 单向(DX)支座示意图 双向(SX)支座示意图
KLQZ拉压球型钢支座安装注意事项
(1)支座安装前开箱检查装箱清单、原材料检验报告的复印件和产品合格证,是否符合图纸要求,如不相符,不得使用。开箱后不得任意松动连接螺栓,并不得任意拆卸支座。
(2)支座与梁体及墩台采用预埋螺栓连接,必要时亦可采用与预埋钢板焊接,但将支座与预埋钢板焊接时,要防止支座钢体过热,以免烧坏硅脂及聚四氟乙烯板。
(3)支座安装时,支座的相对滑动面应用丙酮、酒精仔细擦净,不得夹有灰尘和杂质。然后表面均匀地涂满硅脂润滑剂。
(4)支座安装高度应符合图纸要求,要保证支座支承平面的水平及平整,支座支承面四角高差不得大于2mm.
(5)安装支座板及地脚螺栓时,在下支座板四角用钢楔块调整支座水平,并使下支座板底面高出桥墩顶面20-50mm,找正支座纵、横向中线位置,使之符合图纸要求后,用环氧砂浆灌注地脚螺栓孔及支座底面垫层。
(6)环氧砂浆硬化后,拆除支座四角临时钢楔块,并用环氧砂浆填满抽出楔块的位置。
(7)梁体安装完毕后,或现浇混凝土梁体形成整体并达到图纸规定强度后,在张拉梁体预应力之前,拆除上、下连接板,以防止约束梁体正常转动,并及时安装活动支座的橡胶防尘罩。
